Дифференциальные манометры и датчики давления
Дифференциальные манометры типа DPG и электронные датчики давления типа PS предназначены для измерения избыточного, вакуумметрического давления, а также разности давлений воздуха и неагрессивных газов и могут быть использованы для контроля сопротивления воздушных фильтров в секциях карманных фильтров типа СКФ; складчатых фильтров типа ССФ, в модулях воздухораспределительных типа МВ (см. каталог «НПП «ФОЛТЕР», www.folter.ru), а также в каких-либо других фильтрующих камерах.

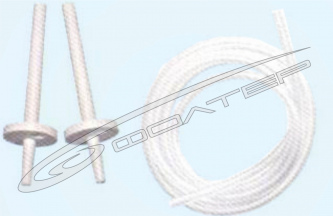

Манометр DPG и датчик PS присоединяются к двум штуцерам фильтрующих камер до и после фильтра с помощью гибких шлангов (трубок) и позволяют вести визуальный контроль (манометр DPG ) изменения сопротивления (перепада давления) фильтров, а с помощью электронного датчика PS сигнал о достижении заданного перепада давления может выводиться в виде электрического сигнала.

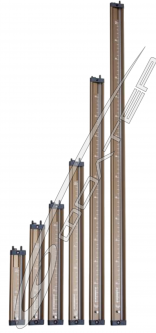

Для визуального контроля сопротивления фильтров могут также быть использованы жидкостные наклонные манометры типа ММ и вертикальные типа MMK.

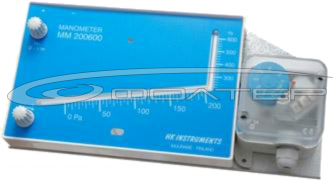

В случае необходимости визуального контроля сопротивления фильтров с одновременной подачей электрического сигнала об изменении сопротивления могут использоваться совмещенные модели приборов контроллеры фильтров.
|
Код модели 5 А -микродатчик 5 А |
Диапазон давления |
Раз-ность датчика |
Точность датчика Модель низкого давления |
Точность датчика Модель высокого давления |
Расчетная электр. мощн. Резист. нагрузка |
Расчетная электр. мощн. Индукт. нагрузка |
|
PS200 |
20…200 Pa |
10 Pa |
±5 Pa |
±20 Pa |
0,1A/250VAC |
- |
|
PS300 (-5A) |
30…300 Pa |
20 Pa |
±5 Pa |
±30 Pa |
3A/250VAC*) |
2A/250VAC |
|
PS500 (-5A) |
30…500 Pa |
20 Pa |
±5 Pa |
±30 Pa |
3A/250VAC*) |
2A/250VAC |
|
PS600 (-5A) |
40…600 Pa |
30 Pa |
±5 Pa |
±30 Pa |
3A/250VAC*) |
2A/250VAC |
|
PS1500 (-5A) |
100…1500 Pa |
80 Pa |
±10 Pa |
±50 Pa |
3A/250VAC*) |
2A/250VAC |
|
PS4500 |
500…4500 Pa |
180 Pa |
±50 Pa |
±20 Pa |
5A/250VAC |
2A/250VAC |
